對於礦（kuàng）石（shí）加（jiā）工機械設備來說，岩石的宏觀硬度對
礦石加工（gōng）設備的影響是很大（dà）的，一般硬（yìng）度越大，
加工（gōng）礦石的設備磨損就比較嚴重（chóng），上海榴莲视频下载礦（kuàng）山機械現在帶（dài）大家（jiā）認識下那些常用（yòng）的礦石物料，硬度有多大。
岩石的宏觀硬（yìng）度相近（jìn）時，岩石（shí）成分也影響到金屬耐磨性（xìng），常用岩石對（duì）金屬基體表麵的磨損大小順序為：金剛石＞石英岩（yán）＞花崗岩＞片麻岩＞雜砂岩（yán）＞玄武岩＞輝綠岩＞白雲岩（yán）＞石灰石，硬度低的雜砂岩磨損率大於玄武岩，玄武岩又大於輝綠岩，主要是由於岩石成份不同。

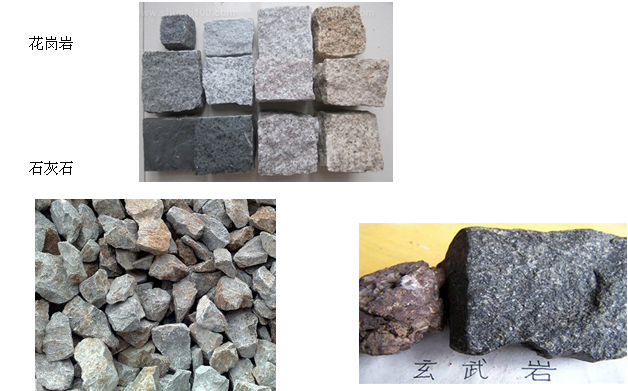

石灰岩主要成（chéng）份是方解石，石英岩主要成份是純石英，花崗岩基（jī）本（běn）是由石（shí）英及長石組成，片麻（má）岩與花崗岩基本相同，隻不過是表麵風化（huà）或有裂紋（wén）、或呈層裝、或葉片狀。雜砂岩（yán）中含石英41%和36%的方解石，玄武岩中長石與輝石占79%，輝綠岩占68%，且輝綠岩（yán）中有9%的極（jí）軟（ruǎn）方解石，所以玄武岩比輝（huī）綠岩磨損大；而白雲（yún）岩本身是（shì）一種含三類碳酸鹽較多的石灰（huī）石或大理石，所以其磨損率比（bǐ）石灰石大一些。
一般當岩石中SiO2含量40%～60%時，抗壓強度為200MPa以下，錘頭（tóu）使用壽命400h；岩石中SiO2含量75%時，抗壓強度200MPa～250MPa之間，錘頭使用壽命350h；岩石中SiO2含量85%時，抗壓強度250MPa之間，錘頭使用壽命125h；岩石中SiO2含量越大，對金屬的磨損就越大。
